处理分隔式道路

分隔式道路指中间设有隔离带，两侧各有若干单向车道的道路。在 OpenStreetMap 中，分隔式道路以两条单向道路（way 对象）表示。这会导致识别路口时出现问题。tpov_match.py 中的 divided_process 函数与 process_divided 参数列表控制了是否在识别路口时包括或排除某些道路。

分隔式道路路口示例

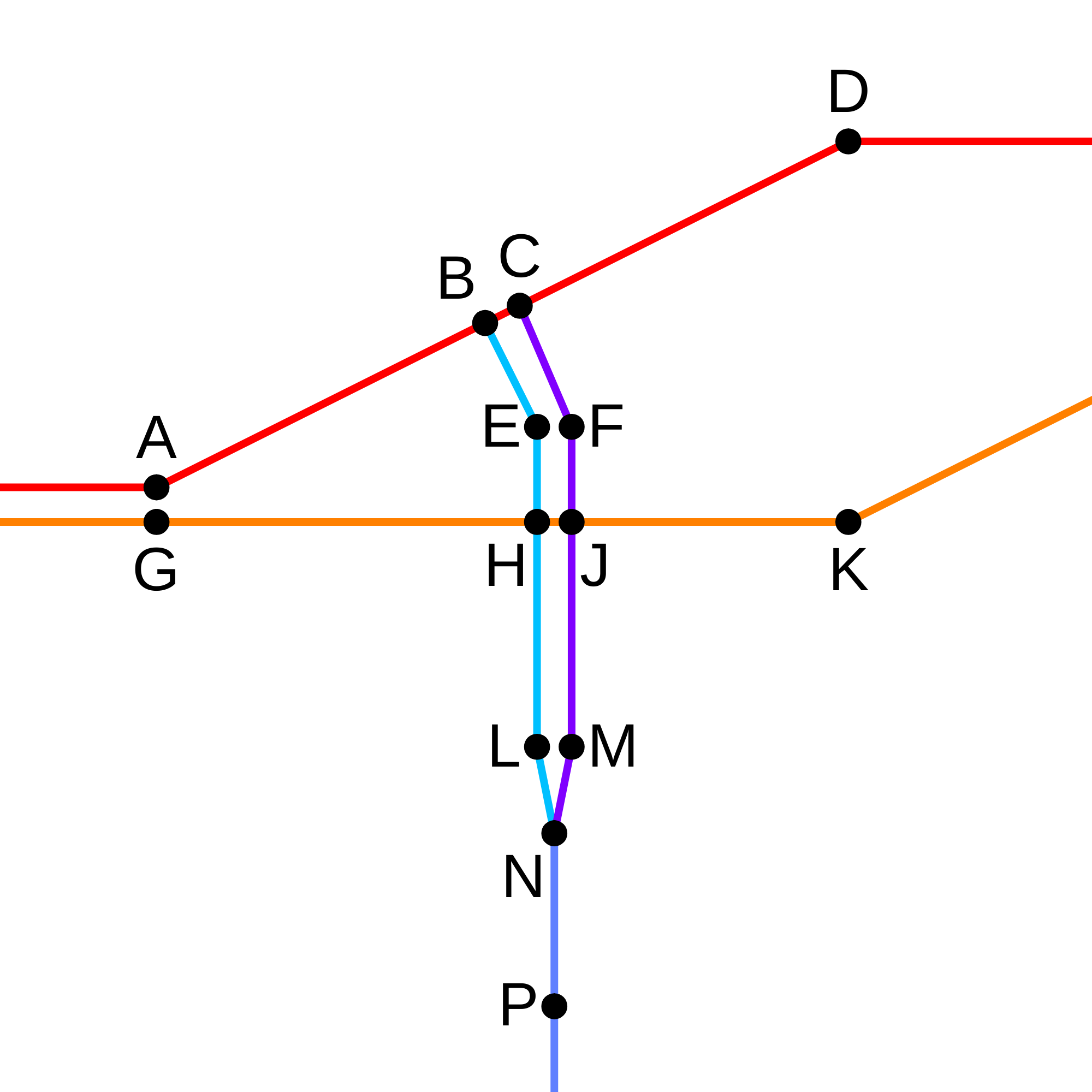

下图展示了一条从双向变为分隔式的道路，与另一条分隔式道路以一个倾斜的丁字路口相交。行驶方向如下（此图默认右行交通）：

• 路1（东西向）：

  • G -> H -> J -> K（橙）

  • D -> C -> B -> A（红）

• 路2（南北向）：

  • P -> N -> M -> J -> F -> C（蓝 -> 紫）

  • B -> E -> H -> L -> N -> P（青 -> 蓝）

所有后续文档将参考下图。

分隔式道路路口示例

process_divided 参数

process_divided 参数列表适用于所有分隔式道路处理案例。

• angle - 分隔式道路两侧的最大角度差（例如 GH 与 BA）。如果角度差大于此值，两侧将被视为两条不同的道路。

• length - 分隔式道路两侧的最大距离（例如 BEH 或 CFJ）。如果距离大于此值，两侧将被视为两条不同的道路。

• same_name - 如 True，分隔式道路两侧必须同名才能被视为同一条道路。

• apply_filter - 如 True，将在分隔式道路处理中使用 exit_filter 函数（文档），例如一个一侧是辅路的十字路口被视为丁字路口。

• enabled_cases - 一个包含启用的案例（见下文）的列表。目前有 4 个案例。

案例1: 排除通向分隔式道路对侧的短支路

行驶路径：G -> H -> J -> K

合理的路口表示：

当前	左侧	直行	右侧	方向
H		J	L	直行

纯逻辑表示：

当前	左侧	直行	右侧	方向
H		J	L	直行
J	F	K		直行

案例1排除了支路 JFC，因为它只通向分隔式道路的对侧。

参数：

• angle：HJ 与 CB

• length：JFC

案例2: 排除在转弯时通向分隔式道路对侧的出口

行驶路径：D -> C -> B -> E -> H -> L

合理的路口表示：

当前	左侧	直行	右侧	方向
B	E	A		左转

纯逻辑表示：

当前	左侧	直行	右侧	方向
B	E	A		左转
H	J	L		直行

案例2排除了分隔式道路对侧路段 HJ。

参数：

• angle：CB 与 HJ

• length：BEH

案例3: 在丁字路口远侧转弯（右行交通中的左转）到分隔式道路时添加出口

行驶路径：M -> J -> F -> C -> B -> A

合理的路口表示：

当前	左侧	直行	右侧	方向
F		J	K	直行
C	B			左转

纯逻辑表示：

当前	左侧	直行	右侧	方向
F		J	K	直行

案例3为了显示左转添加了一行，尽管因为只有一个行驶方向 C 处并没有路口。

参数：

• 角度（两者都要满足）：

  • prev_angle：MJ 与 JF

  • angle：JK 与 CB

• length：JFC

案例4: 当分隔式道路合并回双向道路时排除“路口”

行驶路径：H -> L -> N -> P

合理的路口表示：

当前	左侧	直行	右侧	方向

纯逻辑表示：

当前	左侧	直行	右侧	方向
N	M	P		直行

案例4排除了掉头回同一条道路的路段 NM。

参数：

• angle：HL 与 MJ（目前未使用）

• 距离（两者都要满足）：

  • dist：LM

  • dist2：HJ
